Descripción

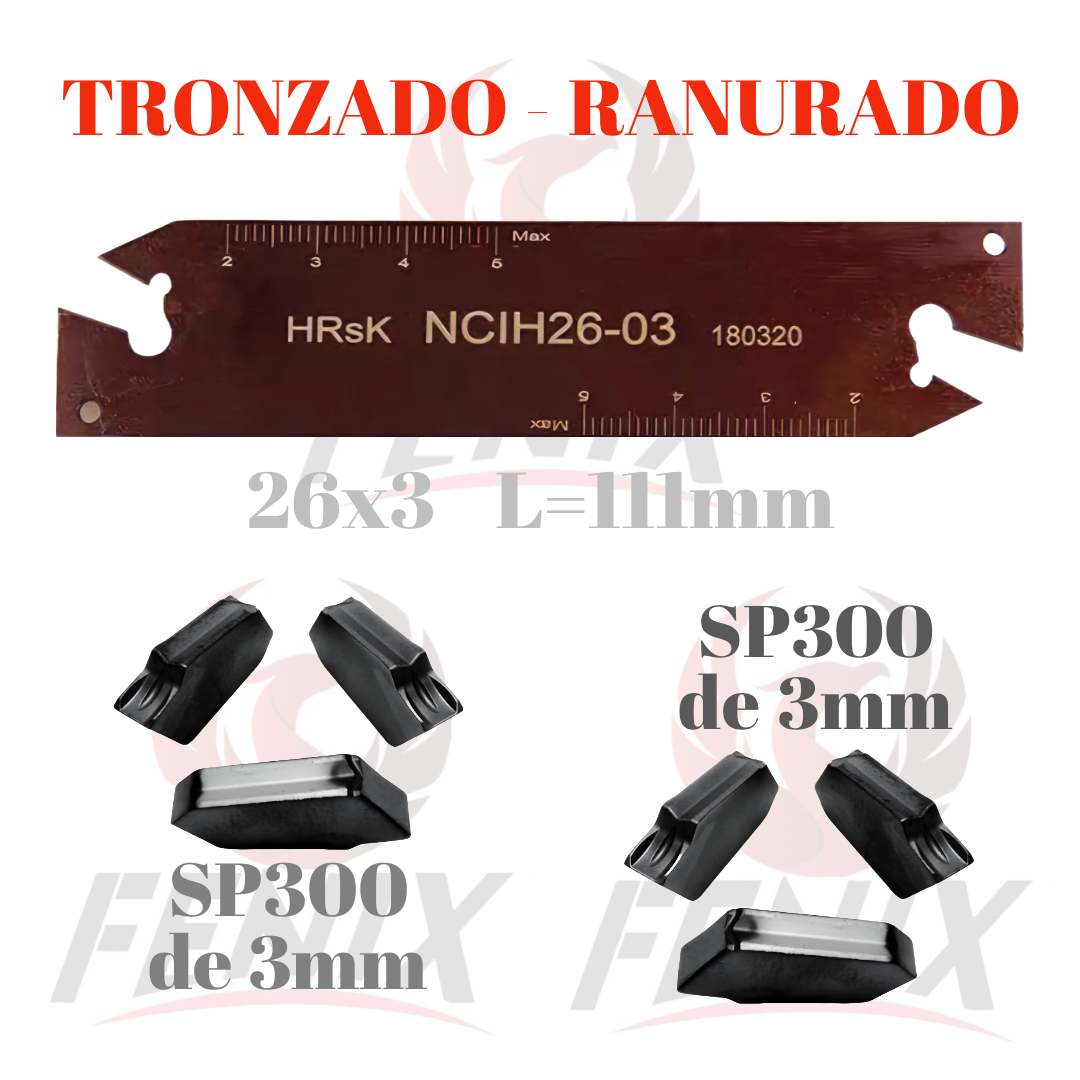

Porta Insertos Ranurado – Tronzado
Las operaciones de tronzado se suelen realizar en máquinas con avance de barra, a menudo con producción en serie. Habitualmente, el tronzado es solo una pequeña parte del tiempo total de mecanizado de la pieza y por ello no suele ser un área de enfoque para el ahorro de tiempo. Sin embargo, tras la secuencia de tronzado, algunas piezas tienen características adicionales para mecanizar en el husillo secundario. Si las virutas envuelven la pieza, pueden impedir la sujeción de la pieza siguiente en el husillo secundario. En este caso, la máquina producirá piezas defectuosas o incluso se detendrá. Las virutas enredadas alrededor de la pieza acabada pueden provocar problemas en las operaciones siguientes (tratamiento térmico, desbarbado, montajes, etc.) y dañar el acabado superficial. Como el tronzado suele ser una de las últimas operaciones en la pieza, la seguridad tiene una gran importancia.
Consejos de tronzado: cómo elegir herramientas de tronzado
1. Tronzado poco profundo 2. Medio 3. Profundo
Dado que la seguridad del proceso es muy importante, es preferible elegir una herramienta con refrigerante de precisión. Esto permitirá evacuar la viruta, reducir la temperatura y el desgaste de la plaquita, y mejorar el acabado superficial. Utilice una herramienta con el voladizo más corto posible y una sujeción de plaquita segura para la mejor estabilidad. A la hora de tronzar una pieza, ya sea barra o tubo, es importante ahorrar material y minimizar la fuerza de corte. Una plaquita estrecha genera menores fuerzas de corte y ahorra material. Elija una geometría de plaquita diseñada para tronzado. Estas plaquitas especializadas producen virutas más finas que la ranura. El resultado es una operación de tronzado con buen control de la viruta y acabado superficial. Insertos para Tronzado Ranurado y Corte
Primera elección para tronzado
Deben considerarse como primera elección las soluciones de uno y dos filos para las diferentes operaciones de tronzado. Utilice plaquitas diseñadas para producir virutas más estrechas que la ranura.
1- Tronzado superficial
Para tronzado poco profundo utilice plaquitas de 3 filos para tronzado rentable en producciones en serie.
2- Medio
Para tronzado medio utilice portaherramientas de sujeción por tonillo o efecto elástico con plaquitas de 2 filos.
3- Profundo
Para tronzado profundo, la estabilidad de la herramienta es crucial dado que este tipo de corte somete a la plaquita a grandes fuerzas. Por ello, la mejor elección es una lama con una sujeción de efecto elástico y una plaquita de un solo filo.
*- Tronzado sin tetones ni rebabas
Para evitar tetones y rebabas en tronzado, utilice una geometría aguda con radio de punta pequeño. Una plaquita acodada frontal también reducirá la formación de tetones y rebabas. Las plaquitas acodadas crearán fuerzas laterales y solo se recomiendan para voladizos cortos (< 13 mm [0.51 pulg.]).
Mecanizado de piezas pequeñas
Para mecanizado de piezas pequeñas, utilice una plaquita con el ancho más pequeño y los filos más agudos. Para mejorar la seguridad del proceso, utilice una herramienta con refrigerante de precisión. Si no es necesaria una herramienta extremadamente aguda, elija una plaquita de 3 o 2 filos para una solución más rentable o diámetros más grandes. Insertos para Tronzado Ranurado y Corte
Consejos de tronzado: cómo aplicar operaciones de tronzado
Tronzado de tubos y barras
Voladizo
Minimizar el voladizo. Al tronzar barras, un menor voladizo y una lama más alta reducen al cubo la flexión hacia abajo).
